●FOTA方案組成：
STM32 MCU在BL層集成核心差分升級能力(UA),在應用層集成升級管控程序(UC),其中對網絡調用通過NB-IOT模塊的AT指令完成。
NB-IOT模塊只進行數據透傳實現網絡連接。
門鎖固件包含應用和用戶數據區域，升級過程只升級應用區域，數據區不能做任何改變。
直接聯網 -- 共享單車，智能腕表，車機，GPS Tracker，行車記錄儀；
間接聯網 -- 智能手環，Beacon設備，ZigBee智能家居，后視鏡；
UC SDK在應用層進行集成，主要負責升級過程的管控，提供聯網，上報，下載，校驗，存儲等接口給用戶APP調用；
UA SDK在啟動層進行集成，主要負責將差分包在本地進行還原，并通過Bootloader寫入
對于Linux/Android/RTOS/QNX 操作系統,UA SDK需要獨立的Recovery分區
此場景面向物聯網單芯片設備通過直接聯機升級或者通過網關Wi-Fi/BT/USB/Zigbee等間接接入公網聯機升級。
車機系統內各獨立MCU的升級；機器人系統通過通訊模塊聯網，由主CPU聯接各獨立MCU及不同的操作系統的升級。
UC SDK在應用層進行集成，主要負責升級過程的管控，提供聯網，上報，下載，校驗，存儲等接口給用戶APP調用；
UA SDK在啟動層進行集成，主要負責將差分包在本地進行還原，并通過Bootloader寫入
對于Linux/Android/RTOS/QNX操作系統,UA SDK需要獨立的Recovery分區

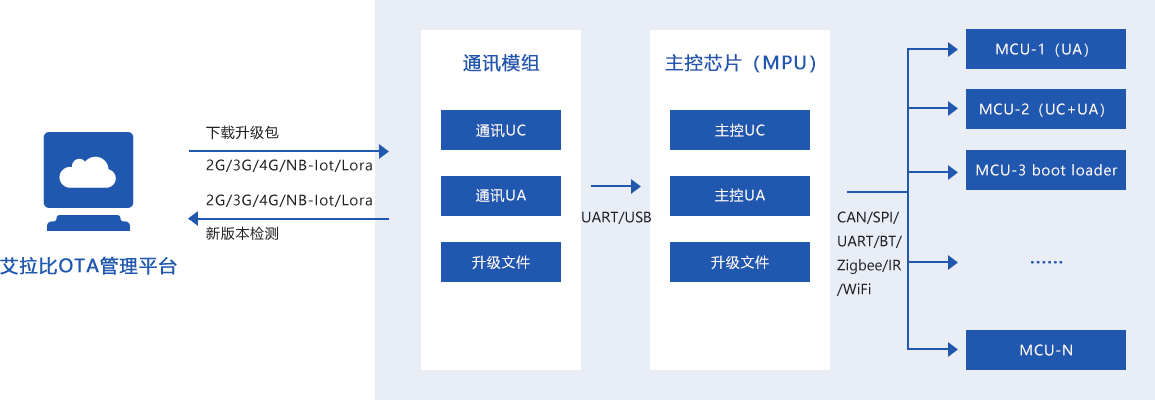

此場景面向由多個MCU組成的設備系統升級
設備主芯片通過UART/SPI/CAN等內部總線與其他MCU進行連接
設備內多系統（Linux/Android/RTOS/QNX操作系統）的混合升級解決方案
此場景面向物聯網單芯片設備通過直接聯機升級或者通過網Wi-Fi/BT/USB/Zigbee等間接接入公網聯機升級。
節?。簡未紊?em>流量和下載時長減少85%；新版本升級觸達率提升90%；升級導致業務中斷時長減少80%，節省外掛Flash BOM成本；降低升級功耗60%；
用途：累計20萬+單車，平均3個月升級一次
版本更新主要為持續優化鎖的控制程序、優化功耗和網絡連接、改善定位效果、開鎖時間和音效等

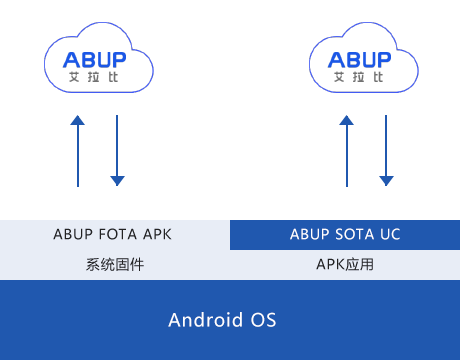

艾拉比提供定制FOTA APK包含UI定制和交互定制；
艾拉比SOTA UC集成在系統層，可以定向推送和升級指定的系統預裝APK；
節省：為客戶大幅節省設備端和云端開發工作量，1周實現FOTA和SOTA集成驗證并上線；android系統固件及消耗流量減少80%，大幅降低移動流量開銷和下載升級等待時長；
用途：統一的管理后臺管理同一批車機，可以同時對系統和應用APK進行升級以及精細化管控；

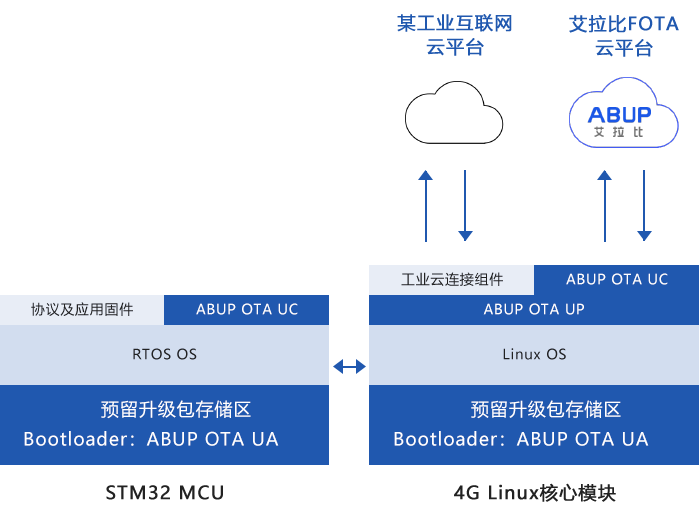

STM32 MCU和4G Linux核心模塊均內置艾拉比FOTA 差分升級能力(UA)。
STM32差分包及模塊差分包的升級包存儲區放在4G核心模塊的指定區域，DTU內部STM32 MCU通過SPI/串口方式傳輸差分包數據實現對MCU的差分刷寫
節?。汗?jié)省空閑FLASH存儲空間，節省升級所需流量，降風險：提高升級可靠性；升級過程中不擦除客戶數據；
用途：實現標準DTU產品的二段式燒寫，標準生產，差異化升級不同客戶定制固件從而連接到客戶指定的工業互聯網平臺，實現客戶定制化需求；

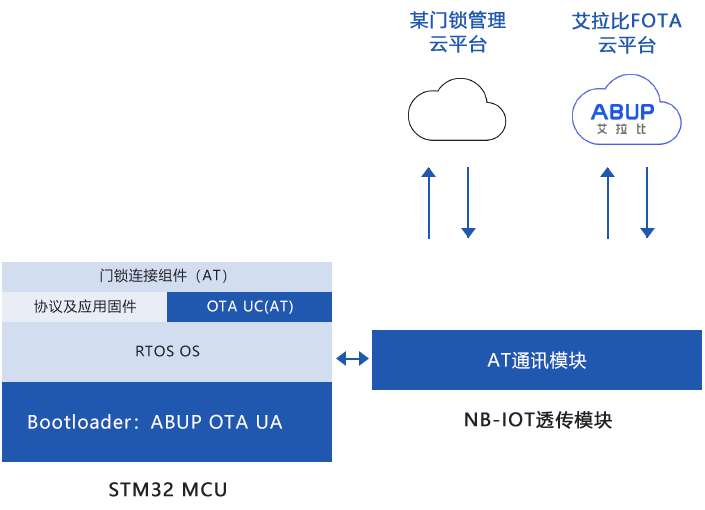

STM32 MCU在BL層集成核心差分升級能力(UA),在應用層集成升級管控程序(UC),其中對網絡調用通過NB-IOT模塊的AT指令完成。NB-IOT模塊只進行數據透傳實現網絡連接。
門鎖固件包含應用和用戶數據區域，升級過程只升級應用區域，數據區不能做任何改變。
節省：省流量，省Flash，省功耗；并結合基站進行調度；
下載速度快，升級速度快，可靠性高；
定向升級，跳過數據區域；
管理：不依賴通訊模塊，只需要兼容OTA UC中的AT指令集；差分升級包實現連接不同業務管理平臺；
用途：識別算法和交互頻繁迭代，進行補丁升級和系統優化；

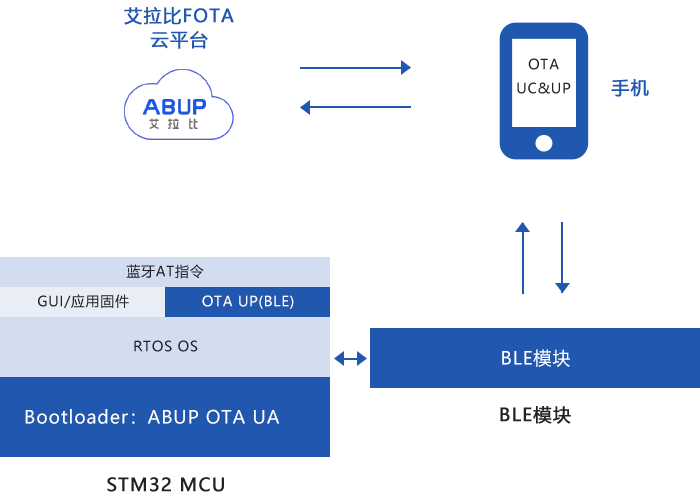

STM32 MCU在BL層集成核心差分升級能力(UA),在應用層集成基于BLE通訊的升級協議程序(UP),手機app中需要集成與云平臺連接的管控程序UC sdk和與設備端連接的升級協議程序（UP）；BLE模塊進行數據透傳實現網絡連接。
節省：省流量，省Flash，省功耗；下載速度快，升級速度快，可靠性高；客戶可在自己APP內開發升級手表升級頁面；定向升級，跳過數據區域；
用途：不依賴通訊模塊，只需要兼容OTA UC中的AT指令集；差分升級包實現連接不同業務管理平臺；
主要用來優化系統功能、更新素材庫、優化算法等；
STM32 MCU在BL層集成核心差分升級能力(UA),在應用層集成升級管控程序(UC),其中對網絡調用通過NB-IOT模塊的AT指令完成。
NB-IOT模塊只進行數據透傳實現網絡連接。
門鎖固件包含應用和用戶數據區域，升級過程只升級應用區域，數據區不能做任何改變。
節省：省流量，省Flash，省功耗；并結合基站進行調度；
下載速度快，升級速度快，可靠性高；
定向升級，跳過數據區域；
管理：不依賴通訊模塊，只需要兼容OTA UC中的AT指令集；差分升級包實現連接不同業務管理平臺；
用途：識別算法和交互頻繁迭代，進行補丁升級和系統優化；

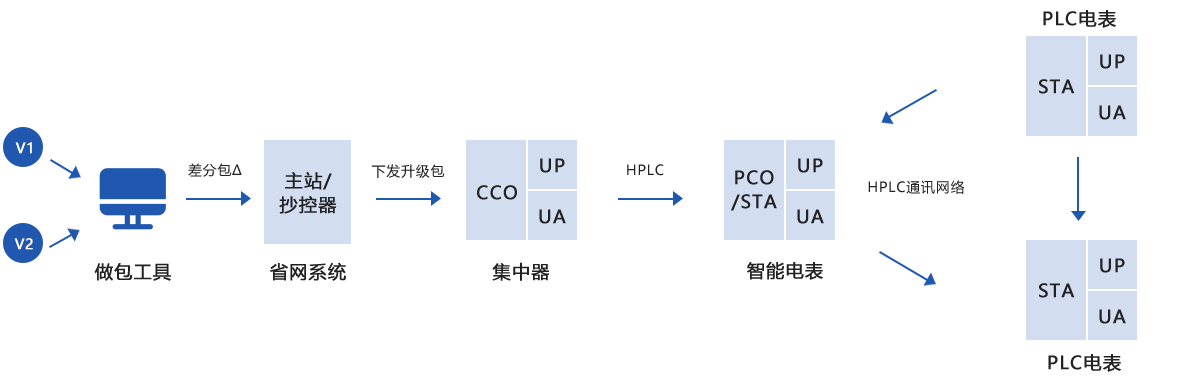

CCO中集成升級協議控制程序UP，并在芯片底層實現差分升級能力UA；在PCO/STA的應用層建立對應UP程序，同時在芯片底層實現差分升級能力UA；STA之間也可以互相路由/中繼傳輸；
用途：節點間自發現，自組網情況下也可以實現FOTA業務；節省PLC芯片flash空間占用；PLC通訊傳輸?shù)腇OTA端到端業務構建，降低反復請求次數，提高傳輸效率；
降低網關流量消耗，CCO側做STA節點分發和版本儲存，提高CCO運轉效率；
降低業務中斷時間，提高升級可靠性；
基于PLC不穩定傳輸和低速率傳輸下特定優化，批量升級維護時間大幅縮短；
